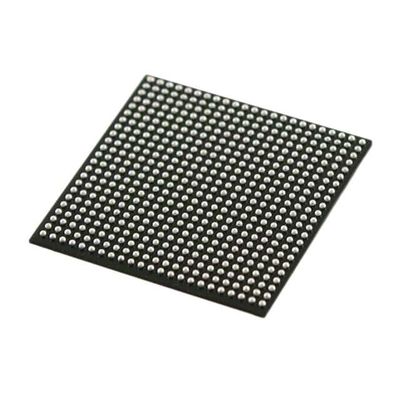

EP4CE30F23C8N IC FPGA 200MHz 484 Chân 328 I/O 484FBGA 1.15V-1.25V

[thay thế]

Dòng thiết bị FPGA Cyclone® IV mới của Altera mở rộng vị trí dẫn đầu của dòng Cyclone FPGA trong việc cung cấp các FPGA chi phí thấp nhất, công suất thấp nhất trên thị trường, giờ đây có một biến thể thu phát.Các thiết bị Cyclone IV được nhắm mục tiêu đến các ứng dụng nhạy cảm về chi phí, khối lượng lớn, cho phép các nhà thiết kế hệ thống đáp ứng các yêu cầu về băng thông ngày càng tăng trong khi giảm chi phí.



Tính năng dòng thiết bị Cyclone IV

Dòng thiết bị Cyclone IV cung cấp các tính năng sau:
■ Cấu trúc FPGA chi phí thấp, công suất thấp:
■ 6K đến 150K phần tử logic
■ Bộ nhớ nhúng lên đến 6,3 Mb
■ Hệ số nhân lên tới 360 18 × 18 dành cho các ứng dụng chuyên sâu xử lý DSP
■ Các ứng dụng bắc cầu giao thức cho tổng công suất dưới 1,5 W
■ Thiết bị Cyclone IV GX cung cấp tới tám bộ thu phát tốc độ cao cung cấp:
■ Tốc độ dữ liệu lên tới 3,125 Gbps
■ Bộ mã hóa/giải mã 8B/10B
■ Phần đính kèm phương tiện vật lý 8 bit hoặc 10 bit (PMA) vào giao diện lớp con mã hóa vật lý (PCS)
■ Bộ nối tiếp/giải tuần tự byte (SERDES)
■ Căn chỉnh từ
■ Tỷ lệ phù hợp với FIFO
■ Dép bit TX cho Giao diện vô tuyến công cộng chung (CPRI)
■ Điện nhàn rỗi
■ Cấu hình lại kênh động cho phép bạn thay đổi tốc độ dữ liệu và giao thức một cách nhanh chóng
■ Cân bằng tĩnh và nhấn mạnh trước cho tính toàn vẹn tín hiệu vượt trội
■ Công suất tiêu thụ mỗi kênh 150 mW
■ Cấu trúc xung nhịp linh hoạt để hỗ trợ nhiều giao thức trong một khối thu phát duy nhất
■ Các thiết bị Cyclone IV GX cung cấp IP cứng chuyên dụng cho PCI Express (PIPE) (PCIe) Gen 1:
■ Cấu hình làn đường ×1, ×2 và ×4
■ Cấu hình điểm cuối và cổng gốc
■ Tải trọng lên tới 256 byte
■ Một kênh ảo
■ Bộ đệm thử lại 2 KB
■ Bộ đệm bộ thu (Rx) 4 KB
■ Các thiết bị Cyclone IV GX cung cấp nhiều loại hỗ trợ giao thức:
■ PCIe (PIPE) Thế hệ 1 ×1, ×2 và ×4 (2,5 Gbps)
■ Gigabit Ethernet (1,25 Gbps)
■ CPRI (lên đến 3,072 Gbps)
■ XAUI (3,125 Gbps)
■ Giao diện kỹ thuật số nối tiếp ba tốc độ (SDI) (lên đến 2,97 Gbps)
■ RapidIO nối tiếp (3.125 Gbps)
■ Chế độ cơ bản (lên đến 3,125 Gbps)
■ V-by-One (lên đến 3,0 Gbps)
■ DisplayPort (2,7 Gbps)
■ Phần đính kèm công nghệ tiên tiến nối tiếp (SATA) (tối đa 3,0 Gbps)
■ OBSAI (lên đến 3,072 Gbps)
■ Lên đến 532 I/O người dùng
■ Giao diện LVDS lên đến 840 Mbps máy phát (Tx), 875 Mbps Rx
■ Hỗ trợ giao diện DDR2 SDRAM lên đến 200 MHz
■ Hỗ trợ QDRII SRAM và DDR SDRAM lên đến 167 MHz
■ Lên đến tám vòng lặp khóa pha (PLL) cho mỗi thiết bị
■ Được cung cấp ở các cấp nhiệt độ thương mại và công nghiệp
